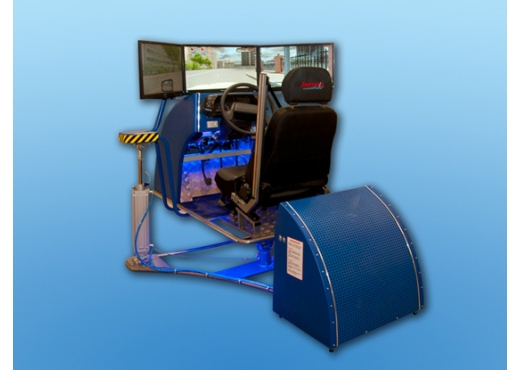

Автотренажер контраварийного вождения «Форсаж-6.1» (двухстепенная динамическая платформа)

Описание, предназначение, способ эксплуатации:

Автотренажер предназначен для автошкол, осуществляющих подготовку водителей транспортных средств категории «В». Также его использование возможно при преподавании автодела в учреждениях общего и среднего профессионального образования (автотранспортных колледжах, лицеях).

Автотренажер разработан в соответствии с Примерной программой подготовки водителей транспортных средств категории «B», отвечает требованиям пожарной и электробезопасности, а также санитарных правил и нормативов.

Автотренажер позволяет:

• отрабатывать базовые моторные навыки управления типичным транспортным средством категории «В»;
• изучать общие принципы управления транспортным средством категории «В» при разных метеорологических условиях и времени суток;
• изучать правила дорожного движения на практике без риска и амортизационных расходов, связанных с эксплуатацией реального учебного автомобиля, затрат на техобслуживание и горюче-смазочные материалы;
• проходить подготовку к сдаче первого этапа практического экзамена на получение права на управление транспортным средством категории «В» (на автодроме): движение осуществляется по замкнутому испытательному маршруту с последовательнымпрохождением контрольных упражнений;
• проходить подготовку к сдаче второго этапа практического экзамена на получение права на управление транспортным средством категории «В» (в городе): движение осуществляется произвольно по всем оживленным улицам и дворам виртуального города, а не строго по определенным испытательным маршрутам;
• осуществлять автоматическую фиксацию ошибок обучающихся и сохранять статистические результаты тренировочных иэкзаменационных заездов в персонифицированной базе данных.

Автотренажер позволяет отрабатывать следующие приемы контраварийного (экстремального) вождения:

• освоение габаритных упражнений и получение навыков распределения внимания;
• экстренное торможение, сокращение остановочного пути, маневрирование при экстренном торможении, применение
• антиблокировочной системы;
• выход из неуправляемого заноса и сноса (при гололеде, снеге, дожде, из ямы, на гравии и пр.);
• скоростное вождение;
• управление автомобилем на рефлексах, сформированных на основе знаний, умений, навыков, физиологических аспектов
• двигательной деятельности;
• маневрирование в критических ситуациях;
• силовое скольжение;
• сложные повороты;
• вкатывание.

Автотренажер установлен на двухстепенную динамическую платформу на пневмоприводах 2DoF, которая выполнена на базе комплектующих ведущего мирового производителя пневматического оборудования – компании Festo.

Динамическая платформа обеспечивает крен и тангаж в диапазоне ±15 градусов.

Это дает возможность имитировать ощущения, которые испытывает водитель за рулем реального автомобиля в следующих ситуациях:

• при ускоренном движении, ускорениях, замедлениях, прохождении поворотов и столкновениях;
• при изменениях крена и тангажа автомобиля в зависимости от профиля дороги;
• при движении по неровностям дороги и грунта.

Устройство автотренажера предусматривает стандартную компоновку рабочего места водителя и размещение органов управления транспортного средства категории «В».

Активная рулевая система обеспечивает полную имитацию вождения и передает ощущения при сцеплении колес с дорогой и заносе автомобиля, а также дает возможность почувствовать вибрацию при движении по неровной дороге.

Автотренажер оснащен системой из трех широкоформатных ЖК-дисплеев 24«, которая дает возможность реалистично отобразить панорамный вид с углом обзора 180 градусов с рабочего места водителя, исключая невидимый сектор дороги в боковых зеркалах.

Звукоряд обеспечивается акустической системой, интегрированной в корпус автотренажера.

Автотренажер оснащен системой локально-сетевого подключения, которая позволяет соединять все тренажеры данной модели в локальную сеть для совместного прохождения тренировочных или экзаменационных заездов в едином виртуальном пространстве.

Данная модель тренажера может быть объединена с другими моделями, производимыми нашей компанией, с целью совершения коллективных заездов как на автодроме, так и в городских условиях. Для того чтобы использовать данную возможность, рекомендуем приобрести модуль инструктора для тренажеров транспортных средств.

В комплект поставки входит беспроводная клавиатура, позволяющая инструктору управлять программным меню автотренажера и в процессе выполнения обучающимся упражнений задавать следующие неисправности транспортного средства:

• отказ работы усилителя руля,
• отказ тормозной системы,
• повышение температуры охлаждающей жидкости,
• падение давления масла в двигателе,
• неисправность генератора,
• отсутствие топлива,
• прокол колеса,
• экстренную остановку окружающих транспортных средств.

Программное обеспечение автотренажера на основе 3D-симуляции движения автомобиля с учетом физических параметров и динамики транспортного средства, а также свойств виртуальной окружающей среды предусматривает прохождение тренировочных и экзаменационных заездов на автодроме и в городе.

Программным обеспечением предусмотрена функция «Виртуальный инструктор», представляющая собой голосовое сопровождение, которое контролирует выполнение упражнений и информирует обучающихся о допущенных ошибках, например: Вы проехали на запрещающий сигнал светофора. Громкость «Виртуального инструктора» регулируется встроенным блоком управления.

Автотренажер снабжен беспроводной системой автоматического распознавания «курсант/инструктор» для ограничения доступа к эксплуатации автотренажера в отсутствие инструктора и исключения выхода из строя вследствие некорректного использования.

При изготовлении каркаса для автотренажера используется профиль из легкосплавного алюминия, что позволяет значительно снизить вес оборудования. Аргонно-дуговая сварка обеспечивает точность, надежность и безопасность сварных конструкций. Обшивка автотренажера, изготавливаемая из АБС поливинилхлорида с применением термовакуумной

формовки, придает тренажеру вид реального автомобиля.

Учебный видеофильм «Инструкция по запуску, эксплуатации и технике безопасности при работе на тренажере» предназначен для обучения правильной работе на тренажере.

DVD -диск содержит следующий обучающий материал:

• основные правила техники безопасности при работе на тренажере,
• инструкция по запуску,
• эксплуатация тренажера.

Конструктивные характеристики рабочего места автотренажера:

• кресло водителя с регулировкой положения и наклона спинки;
• система из трех синхронизированных широкоформатных ЖК-дисплеев 24«;
• блокируемое динамическое рулевое колесо с действующим звуковым сигналом и функцией обратной связи,
• способной передавать информацию о динамике движения и состоянии дороги;
• педали сцепления, тормоза и акселератора;
• механическая 5-ступенчатая коробка передач и передача заднего хода;
• рычаг стояночного тормоза;
• подрулевой переключатель (рычаг включения стеклоочистителей, рычаг переключения указателя поворота и света фар),
• переключатели освещения и аварийной сигнализации;
• замок зажигания;
• ремень безопасности с датчиком фиксации положения;
• оригинальная панель приборов автомобиля ВАЗ.

Основные характеристики автотренажера:

• стандартная компоновка рабочего места водителя транспортного средства категории «В»;
• двухстепенная динамическая платформа на пневмоприводах;
• функция смены угла обзора («поворот головы» виртуального водителя), позволяющая контролировать максимально большое пространство вокруг транспортного средства;
• функция смены камер вида;
• выбор погодных условий (дождя, снега, тумана, яркого солнца) и времени суток для прохождения заезда;
• наличие пешеходов на улицах виртуального города, которые являются полноценными участниками дорожного движения: ходят по тротуарам и пересекают проезжую часть;
• скопление осадков на ветровом стекле при отключенных стеклоочистителях (очищение ветрового стекла осуществляется включением стеклоочистителей);
• блокировка включения/выключения передачи в конструкции механизма выбора передач: без выжатой педали сцепленияпередачи не переключаются;
• система локально-сетевого подключения;
• беспроводная клавиатура с возможностью управления инструктором программным меню и неисправностями транспортного средства;
• имитация первого и второго этапов практического экзамена на получение права на управление транспортным средством категории «В»;
• полная запись и ведение статистики для каждого обучающегося индивидуально, видеозапись прохождения упражнений,
• сравнительно-оценочная система.

Комплект поставки:

1. Автотренажер
2. Учебный фильм «Инструкция по запуску, эксплуатации и технике безопасности при работе на тренажере» (DVD-диск)
3. Динамическая платформа
4. Блок управления динамической платформой
5. ЖК-дисплей 24« (3 шт.)
6. Тумба
7. Системный блок
8. Беспроводная клавиатура
9. Оптическая мышь
10. Акустическая система 2.0
11. Комплект «курсант/инструктор»
12. Крепежные элементы
13. Источник бесперебойного питания
14. Кабель электропитания автотренажера
15. Ключ зажигания (2 шт.)

Документация:

• Паспорт изделия
• Руководство по эксплуатации

Габариты, мм:

• Автотренажер: 1650 х 1650 х 1850

Материал:

• Каркас: алюминиевый профиль 20 х 20 мм и 20 х 40 мм, толщина 2-3 мм
• Обшивка: АБС поливинилхлорид

Печать:

• Полноцветная печать 1440 dpi с антибликовым покрытием и переменным размером капли (минимальный размер - 6 пиколитров)

Вес, кг:

• Автотренажер: 120

Электропитание, В:

• 220

Упаковка:

• Деревянный ящик (брус 25 х 50 мм и панель 5 мм), стретч-пленка, скотч
