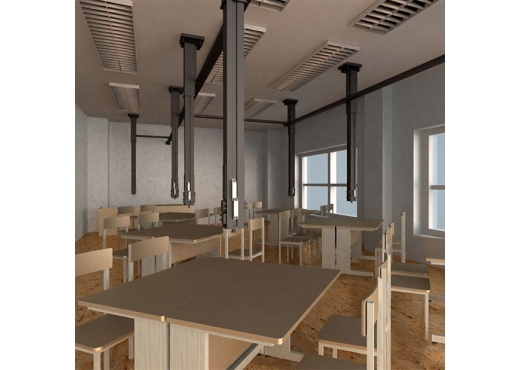

Потолочная система электроснабжения

Потолочная система электроснабжения предназначена для оснащения кабинетов физики и химии общеобразовательных школ и применяется при проведении демонстрационных опытов, фронтальных и лабораторных работ, практикумов, кружковых и факультативных занятий.

Потребность в потолочных системах обусловлена требованиями Приказа МИНОБРНАУКИ РОССИИ от 30 марта 2016 Г. № 336. Раньше для подводки электропитания использовалась напольная система, которая имеет ряд существенных недостатков. Кабель каналы, по которым подводились провода были подвержены постоянным физическим воздействиям, что приводило к быстрому выходу из строя кабель трасс. К тому же вывод на рабочие места электрических розеток, небезопасен для детей.

Потолочная система электроснабжения позволила убрать все кабеля и кабель трассы на безопасную высоту. Учитель имеет возможность управлять системой в зависимости от условий и требований к конкретному занятию.

Потолочная система электроснабжения состоит из:

• шкафа электроснабжения,
• основного включателя,
• включателя стоек электроснабжения,
• включателя локальной сети,
• коммутатора для внутренней локальной сети,
• кнопки для аварийного отключения с сиреной,
• кабельной трассы,
• источника питания низкого напряжения,
• моторизированных колонн с комплектом розеток.
• возможность управлять системой с помощью пульта дистанционного управления.

Комплект позволяет осуществить безопасное электроснабжение рабочего места учителя переменными напряжениями 220 В, 50 Гц и 42 В, 50 Гц, а также рабочих мест учеников переменным напряжением 42 В, 50 Гц.

Оборудование имеет модульную конструкцию и содержит элементы программно-аппаратного комплекса. Управление осуществляется с рабочего места учителя. Есть возможность управления включения/выключения рабочих мест, подачи питания на рабочие места, отключения питания на рабочих местах, включения/ выключения ЛВС. Система индикации позволяет контролировать состояние системы. При подъеме или опускании колонн, работает звуковая сигнализация. На концах колонн, расположены устройства отключения опускания колонн при достижении минимальной высоты. Скорость опускания колонн не превышает 60 мм/с. При обнаружении препятствия во время опускания, колонна автоматически переходит в режим подъема. Данный режим предотвращает травматизм во время работы системы, что делает её безопасной.

Шкаф электроснабжения выполнен из стали. Класс защиты IP54. Входное напряжение 220 В. На поверхность шкафа выведены основные кнопки управления системой. При проектировании электрического шкафа соблюдены все необходимые меры электробезопасности.

Номинальное напряжение на розетках учеников составляет 42 В.

Моторизированные колонны приводятся в действие электродвигателями

Провода локальной сети спрятаны в электрошкаф и подключены к розеткам колонн.

Кабель трассы выполнены из качественного ПВХ и размещаются вне досягаемости для детей.

Специалисты Компании КОМПЬЮNET помогут вам в подборе необходимого оборудования для потолочной системы электроснабжения с учетом всех требований и норм, осуществит монтаж системы и ввод в эксплуатацию.
